三相分離器

一、概述

三相分離器是厭氧反應器的核心裝置，主要應用于UASB、EGSB、IC等厭氧反應器中，它在厭氧反應中可實現固、液、氣三相分離。因三相分離的效果直接決定了厭氧工藝的成敗，所以三相分離器的設計參數要嚴謹，性能良好的三相分離器是UASB、EGSB、IC反應器高負荷、穩定良好運行的保證。我公司研發生產的廂式三相分離器，已成功運用于化工、醫藥、發酵等行業污水處理工程中，UASB負荷高達8kgCOD/m3d，EGSB、IC負荷可穩定在15 kgCOD/m3d。我公司生產的三相分離器在同行業中已達到國內先進水平。

二、設備結構

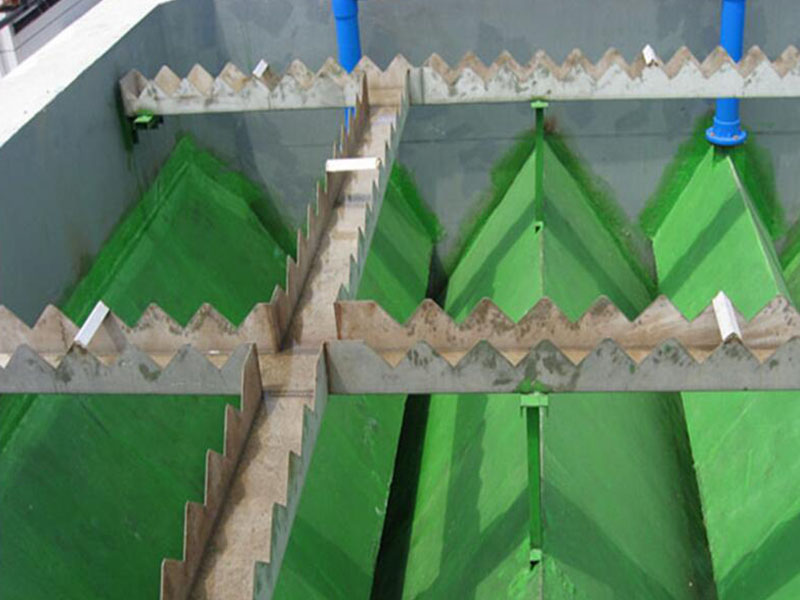

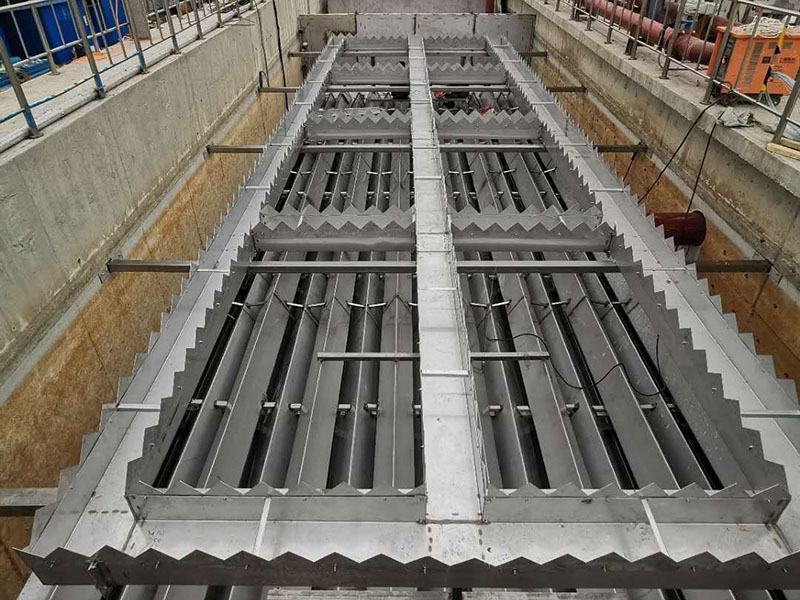

三相分離器主要有反射板、集氣槽、集氣管、集水槽。

三、工作原理

隨著污水與污泥相接觸而發生厭氧反應，產生沼氣（氣體是甲烷和二氧化碳）引起污泥床擾動。在污泥床產生的氣體中有一部分附著在污泥顆粒上，氣泡和附著在污泥顆粒上的氣泡上升至反應器的頂部。污泥顆粒上升撞擊到脫氣擋板的底部，這引起附著的氣泡釋放；脫氣的污泥顆粒沉淀回到污泥床的表面。氣體和從污泥顆粒釋放的氣體被收集在反應器頂部的集氣室內。液體中包含一些剩余的固體和生物顆粒進入到沉淀室內，剩余固體和生物顆粒從液體中分離并通過反射板落回到污泥層的上面。分離氣體、固體后的液體繼續上升，從出水堰溢流，經集水槽排出。沼氣聚 集于三相分離器頂部，通過氣管排出。高濃度有 機生產廢水經過厭氧反應器預處理后，有 機物得到大量去除，COD大幅度下降。
