鋼制無閥過濾器
一、 總 述
鋼制重力式無閥過濾器系統產品廣泛應用于地表水凈化、地下水除鐵、除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾，是一種理想的水處理設備。
鋼制無閥過濾器進水、出水及排水均不用
我公司早已把該產品用于鋼鐵廠中凈化處理軋鋼、連鑄的濁水，凈循環水系統中旁濾處理以及其它各種水質的過濾，經過多年運行考驗，取得了十分滿意的效果，深受廠礦企業用戶的歡迎。
二、技術規格及技術參數
在設計中纖維球過濾器布置緊湊合理，配管美觀、操作方便，特在同一規格的過濾器中分設不同型號，供用戶選用。
1、技術性能表
表一
性能項目 | 具體指標 | 性能項目 | 具體指標 |
單臺處理能力 | 15-210m3/h | 懸浮物去除率 | 85-96% |
過濾速度 | 30m/h | 反洗強度 | 0.5m3/min.m2 |
設計壓力 | 0.6MPa | 反洗歷時 | 20-30min |
阻力系數 | 串聯≤0.3MPa | 周期反洗水量比 | 1-3% |
并聯≤0.15MPa | |||
工作周期 | 8-48h | 截泥污量 | 6-20kg/m2 |
粗濾(單臺并聯) | 進水SS≤100mg/l，出水SS≤10mg/l，10微米粒徑去除率≥95% | ||
精濾(單臺并聯) | 進水SS≤20mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96% | ||
二級串聯 | 進水SS≤100mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96% | ||
表二
型 號 | HQXG800 | HQXG1000 | HQXG1200 | HQXG1400 | HQXG1600 | HQXG2000 | HQXG2400 | HQXG2600 |
規格Φ×H(m) | 0.8×2.86 | 1.0×2.92 | 1.2×3.02 | 1.4×3.02 | 1.6×3.05 | 2.0×3.25 | 2.4×3.30 | 2.6×3.35 |
過濾面積S（m2） | 0.50 | 0.79 | 1.13 | 1.54 | 2.01 | 3.14 | 4.52 | 5.31 |
產水能力（m3/h） | 12～25 | 20～40 | 28～56 | 38～77 | 50～100 | 78～157 | 113～226 | 133～265 |

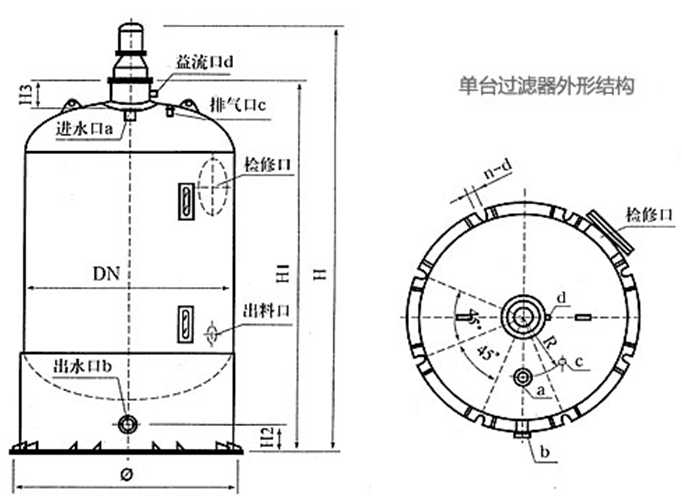

2、單臺過濾器外形尺寸
型號 | DN | H | H1 | H2 | H3 | Φ | R | n-d |
HQXG-800 | 800 | 3597 | 2866 | 250 | 420 | 1000 | 300 | 4-18 |
HQXG－1000 | 1000 | 3764 | 3000 | 220 | 450 | 1240 | 300 | 4-18 |
HQXG－1200 | 1200 | 4098 | 3280 | 220 | 480 | 1432 | 300 | 4-22 |
HQXG－1600 | 1600 | 4364 | 3480 | 200 | 480 | 1850 | 450 | 4-22 |
HQXG－2000 | 2000 | 4629 | 3645 | 210 | 450 | 2100 | 500 | 8-30 |
HQXG－2400 | 2400 | 5137 | 3970 | 210 | 500 | 2500 | 500 | 8-30 |
HQXG－2600 | 2600 | 5282 | 4070 | 200 | 520 | 2700 | 500 | 8-36 |
HQXG－2800 | 2800 | 5407 | 4170 | 200 | 530 | 2900 | 500 | 8-36 |
HQXG－3000 | 3000 | 5507 | 4270 | 200 | 550 | 3100 | 600 | 8-36 |
注：1、實際生產與上表存在誤差，*終設備外形及尺寸以實物為準！
2、我公司可根據用戶實際情況設計加工生產！
