粗顆粒分離器
1、 設備概述
本產品是斜板沉淀器配套產品，轉爐除塵污水在未進入斜板沉淀器前，加此設備，對污水中的大顆粒進行分離，集中排出，使污水進入斜板前先凈化處理，使之達到*佳效果，同時也延長了斜板的使用壽命。
2、 工作原理：

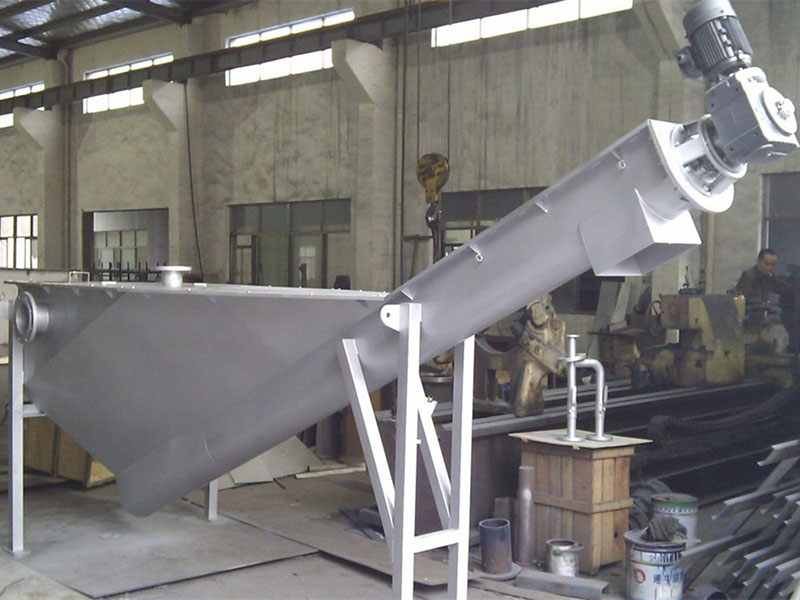

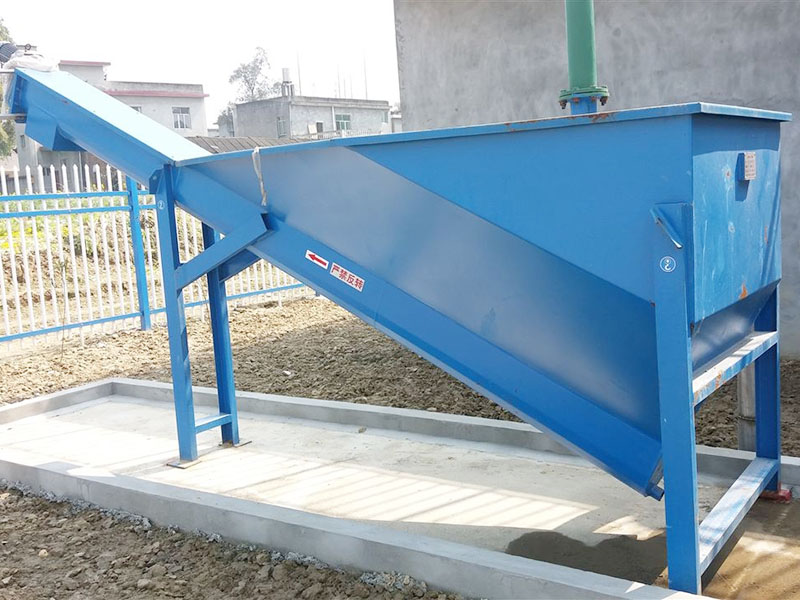

QLF-1000型粗顆粒分離機裝置主要由上部進水槽、分離槽、螺旋輸送槽、有軸式螺旋、驅動機構、出水槽、尾部放空結構等組成。

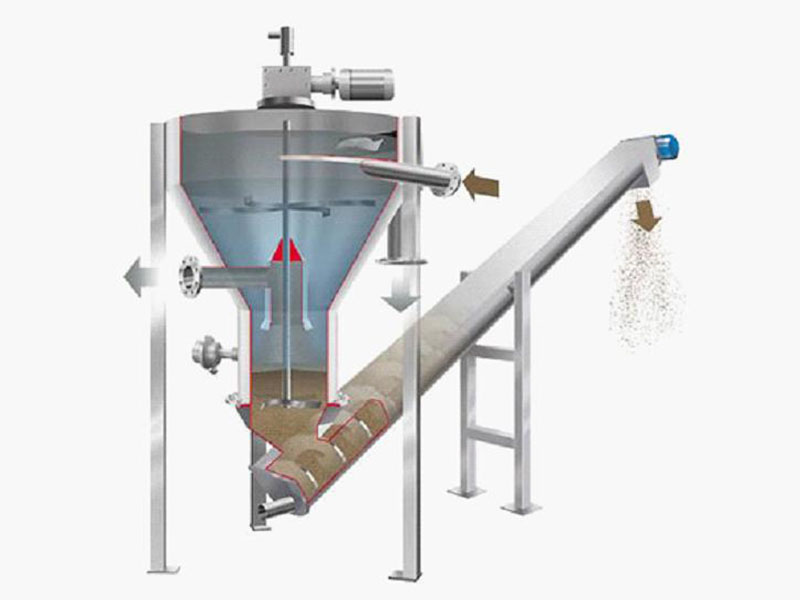

從生產車間送進來的污水經過頂部進水槽進入上部分離水槽內進行減速沉降，污水在進水槽的分流作用下，增加了水的停留時間，提高設備的處理能力。被收集到出水區的水由堰板流入出水槽，通過出水口排出。
由于污水中的大顆粒懸浮物在短時間內沉降到輸泥槽內，通過驅動機構帶動有軸式螺旋，泥渣在螺旋的推動被提升到水面以上500mm內的出料口通過下料溜管排出，渣與水將在500mm范圍內進行渣水分離，當被設在出料口的集渣斗裝滿料時，可由人工啟動排泥閥，排出泥渣由運泥車定期運出。
3、結構特點：
1、采用螺旋可起到保護驅動機構作用，實現設備的軟起動性能。
2、螺旋可永遠保證與輸送槽接觸，改變原無軸螺旋由于輸送槽的誤差而影響輸送效果。
3、螺旋具有處理效率高，脫水性能好的優點。
4、粗顆粒分離主要技術參數：
項 目 | 參 數 |
設 備 型 號 | QLF－1000 |
處 理 水 量 | 1000m3/h |
螺 旋 轉 速 | 5.2r/min |
電 機 功 率 | 7.5kw |
污泥料斗容積 | 5.0 m3 |
殼體鋼板材質 | Q235-A |
分離顆粒直徑 | ≥60微米 |
截污能力 | 1-2t/h |
5、涂裝要求：
1、所有設備用鋼材需采用手工或機械涂銹，效果達到GB8923的St3級。
2、底漆：C53-31紅丹醇酸防銹漆兩道，厚度50-60微米，面漆：C04-42醇酸漆兩道，厚度50-60mm
3、與污水或污泥接觸部位采用一漆一膠防腐（即先涂一遍防銹漆后刷一遍瀝青膠聚酯漆）。
6、設備的可靠性及耐久性
1、設備無故障時間不小于1年。
2、粗顆料分離裝置主體使用壽命10年。
3、螺旋輸送葉輪使用壽命5年。
4、有軸式螺旋輸送機使用壽命5年。
5、設備防腐使用壽命5年。
6、設備每年檢修一次，減速機、軸承使用壽命不少于2年，電器裝置不少于2年，整機作用年限不少于5年。（注：非人為因素情況下）
7、使用說明：
1、將污水通過污水流槽進入粗顆粒分離機并調好流量。
2、開動螺旋分離機將大顆粒拉至出渣口。
3、將鄂式閘門關好，將拉出的大顆粒統一儲存，進行定期排放。
8、維護與保養
1、擺線針輪應定期檢查運轉情況，及時添加潤滑油并每隔12個月?lián)Q油一次。
2、螺旋水下軸承應定期檢查，不得有滲水現象。
3、電器設備應定期檢查，防止接觸點有松動現象，同時對損壞或有老化的電器原件必須及時做好更換工作。
4、粗顆粒分離裝置每一年必須對整體設備放空清淤一次，以防止沉降物形成板結而影響處理效果。
